1. 파쿠르를 구현하기에 앞서서 맵을 늘려주고, 기물들을 배치해준다.

1. Actor Component를 상속받아 클래스를 생성해준다.

2. 테이블에 배열을 활용하여 파쿠르 동작을 구현해볼 것인데, BP에서는 불가능하고 C++에서만 가능한 방법이다.

#pragma once

#include "CoreMinimal.h"
#include "Components/ActorComponent.h"
#include "Kismet/KismetSystemLibrary.h"
#include "Engine/DataTable.h"
#include "CParkourComponent.generated.h"

UENUM(BlueprintType)
enum class EParkourArrowType : uint8
{
	// 추적할 화살표 Type
	Center = 0, Ceil, Floor, Left, Right, Land, Max,
};

UENUM(BlueprintType)
enum class EParkourType : uint8
{
	// 파쿠르 수행할 Type
	Climb = 0, Fall, Slide, Short, Normal, Wall, Max,
};

USTRUCT(BlueprintType)
// FTableRowBase로 상속을 받아야 불러지는 곳에서 노출이된다.
struct FParkourData : public FTableRowBase
{
	GENERATED_BODY()

public:
	UPROPERTY(EditAnywhere)
		EParkourType Type;

	UPROPERTY(EditAnywhere)
		UAnimMontage* Montage;

	UPROPERTY(EditAnywhere)
		float PlayRatio = 1;

	UPROPERTY(EditAnywhere)
		FName SectionName; // 섹션 시작지점을 정하는 용도.

	UPROPERTY(EditAnywhere)
		float MinDistance; // 최소거리

	UPROPERTY(EditAnywhere)
		float MaxDistance; // 최대거리

	UPROPERTY(EditAnywhere)
		float Extent; // 부피 및 높이

	UPROPERTY(EditAnywhere)
		bool bFixedCamera; // 카메라 고정

public:
	void PlayMontage(class ACharacter* InCharacter);

};

UCLASS()
class U2212_06_API UCParkourComponent : public UActorComponent
{
	GENERATED_BODY()

private:
	UPROPERTY(EditAnywhere, Category = "Data")
		UDataTable* DataTable;

public:
	UCParkourComponent();

protected:
	virtual void BeginPlay() override;

public:
	virtual void TickComponent(float DeltaTime, ELevelTick TickType, FActorComponentTickFunction* ThisTickFunction) override;

private:
	// 배열이 return 되도록 map 사용
	TMap<EParkourType, TArray<FParkourData>> DataMap;

};
#include "Parkour/CParkourComponent.h"
#include "Global.h"
#include "GameFramework/Character.h"
#include "GameFramework/CharacterMovementComponent.h"
#include "Components/ArrowComponent.h"

void FParkourData::PlayMontage(class ACharacter* InCharacter)
{
	InCharacter->PlayAnimMontage(Montage, PlayRatio, SectionName);

}
///////////////////////////////////////////////////////////////////////////////

UCParkourComponent::UCParkourComponent()
{
	PrimaryComponentTick.bCanEverTick = true;

}

void UCParkourComponent::BeginPlay()
{
	Super::BeginPlay();

}

void UCParkourComponent::TickComponent(float DeltaTime, ELevelTick TickType, FActorComponentTickFunction* ThisTickFunction)
{
	Super::TickComponent(DeltaTime, TickType, ThisTickFunction);
}

1. 세팅해줄 값들만 선언해주고, 우선은 컴파일을 해준다.

2. 데이터 테이블을 우선적으로 넣어주기 위함.

1. 사용할 Parkour 데이터 테이블을 임포트 해준다.

#pragma once

#include "CoreMinimal.h"
#include "GameFramework/Character.h"
#include "Components/CStateComponent.h"
#include "Characters/ICharacter.h"
#include "Parkour/CParkourComponent.h"
#include "CPlayer.generated.h"

UCLASS()
class U2212_06_API ACPlayer
	: public ACharacter
	, public IICharacter
{
	GENERATED_BODY()

private:
	UPROPERTY(VisibleDefaultsOnly)
		class UCParkourComponent* Parkour;

private:
	UPROPERTY(VisibleDefaultsOnly)
		class USceneComponent* ArrowGroup;

	UPROPERTY(VisibleDefaultsOnly)
		class UArrowComponent* Arrows[(int32)EParkourArrowType::Max];
};
#include "Characters/CPlayer.h"
#include "Global.h"
#include "CAnimInstance.h"
#include "GameFramework/SpringArmComponent.h"
#include "GameFramework/CharacterMovementComponent.h"
#include "Camera/CameraComponent.h"
#include "Components/SkeletalMeshComponent.h"
#include "Components/InputComponent.h"
#include "Components/CWeaponComponent.h"
#include "Components/CMontagesComponent.h"
#include "Components/CMovementComponent.h"
#include "Components/ArrowComponent.h"

ACPlayer::ACPlayer()
{
	GetCharacterMovement()->RotationRate = FRotator(0, 720, 0);

	// CapsuleComponent에 붙여서 생성
	CHelpers::CreateComponent<USceneComponent>(this, &ArrowGroup, "ArrowGroup", GetCapsuleComponent());
	for (int32 i = 0; i < (int32)EParkourArrowType::Max; i++)
	{
		FString name = StaticEnum<EParkourArrowType>()->GetNameStringByIndex(i); // enum을 문자열로 바꾸기
		// 문자열로 바꾸게 되면 이름이 나오므로 FName(name)로 만들어준다.
		CHelpers::CreateComponent<UArrowComponent>(this, &Arrows[i], FName(name), ArrowGroup);

		switch ((EParkourArrowType)i) // 각 화살표 색과 위치 설정.
		{
		case EParkourArrowType::Center:
			Arrows[i]->ArrowColor = FColor::Red;
			break;

		case EParkourArrowType::Ceil:
			Arrows[i]->ArrowColor = FColor::Green;
			Arrows[i]->SetRelativeLocation(FVector(0, 0, 100));
			break;

		case EParkourArrowType::Floor:
			Arrows[i]->ArrowColor = FColor::Blue;
			Arrows[i]->SetRelativeLocation(FVector(0, 0, -80));
			break;

		case EParkourArrowType::Left:
			Arrows[i]->ArrowColor = FColor::Magenta;
			Arrows[i]->SetRelativeLocation(FVector(0, -30, 0));
			break;

		case EParkourArrowType::Right:
			Arrows[i]->ArrowColor = FColor::Magenta;
			Arrows[i]->SetRelativeLocation(FVector(0, 30, 0));
			break;

		case EParkourArrowType::Land: // 캐릭터 일정 전방 거리에서, 아래를 향한 화살표 방향이므로, 회전까지 준다.
			Arrows[i]->ArrowColor = FColor::Yellow;
			Arrows[i]->SetRelativeLocation(FVector(200, 0, 100));
			Arrows[i]->SetRelativeRotation(FRotator(-90, 0, 0));
			break;
		}

	}
}

1. 체크해줄 Arrow를 가져와준다.

2. enum을 문자열로 변경한 이름으로 생성.

3. 각 화살표 방향이 어디에 위치할건지, 색상을 정해준다.

1. 화살표 방향이 잘 나온걸 확인할 수 있다.

#pragma once

#include "CoreMinimal.h"
#include "Components/ActorComponent.h"
#include "Kismet/KismetSystemLibrary.h"
#include "Engine/DataTable.h"
#include "CParkourComponent.generated.h"

UENUM(BlueprintType)
enum class EParkourArrowType : uint8
{
	// 추적할 화살표 Type
	Center = 0, Ceil, Floor, Left, Right, Land, Max,
};

UENUM(BlueprintType)
enum class EParkourType : uint8
{
	// 파쿠르 수행할 Type
	Climb = 0, Fall, Slide, Short, Normal, Wall, Max,
};

USTRUCT(BlueprintType)
// FTableRowBase로 상속을 받아야 불러지는 곳에서 노출이된다.
struct FParkourData : public FTableRowBase
{
	GENERATED_BODY()

public:
	UPROPERTY(EditAnywhere)
		EParkourType Type;

	UPROPERTY(EditAnywhere)
		UAnimMontage* Montage;

	UPROPERTY(EditAnywhere)
		float PlayRatio = 1;

	UPROPERTY(EditAnywhere)
		FName SectionName; // 섹션 시작지점을 정하는 용도.

	UPROPERTY(EditAnywhere)
		float MinDistance; // 최소거리

	UPROPERTY(EditAnywhere)
		float MaxDistance; // 최대거리

	UPROPERTY(EditAnywhere)
		float Extent; // 부피 및 높이

	UPROPERTY(EditAnywhere)
		bool bFixedCamera; // 카메라 고정

public:
	void PlayMontage(class ACharacter* InCharacter);

};

UCLASS()
class U2212_06_API UCParkourComponent : public UActorComponent
{
	GENERATED_BODY()

private:
	UPROPERTY(EditAnywhere, Category = "Data")
		UDataTable* DataTable;

private:
	UPROPERTY(EditAnywhere, Category = "Trace")
		float TraceDistance = 600;

	UPROPERTY(EditAnywhere, Category = "Trace")
		TEnumAsByte<EDrawDebugTrace::Type> DebugType;

	UPROPERTY(EditAnywhere, Category = "Trace")
		float AvailableFrontAngle = 15;

public:
	UCParkourComponent();

protected:
	virtual void BeginPlay() override;

public:
	virtual void TickComponent(float DeltaTime, ELevelTick TickType, FActorComponentTickFunction* ThisTickFunction) override;

private:
	void LineTrace(EParkourArrowType InType);

private:
	void CheckTrace_Center();

private:
	// 배열이 return 되도록 map 사용
	TMap<EParkourType, TArray<FParkourData>> DataMap;

private:
	class ACharacter* OwnerCharacter;
	class UArrowComponent* Arrows[(int32)EParkourArrowType::Max]; // 화살표 담을 곳

	FHitResult HitResults[(int32)EParkourArrowType::Max]; // 화살표 충돌 결과 저장

private:
	// 기본 충돌에 관한 정보들
	AActor* HitObstacle;
	FVector HitObstacleExtent;

	float HitDistance;
	float ToFrontYaw;
};
#include "Parkour/CParkourComponent.h"
#include "Global.h"
#include "GameFramework/Character.h"
#include "GameFramework/CharacterMovementComponent.h"
#include "Components/ArrowComponent.h"

void FParkourData::PlayMontage(class ACharacter* InCharacter)
{
	InCharacter->PlayAnimMontage(Montage, PlayRatio, SectionName);

}
///////////////////////////////////////////////////////////////////////////////

UCParkourComponent::UCParkourComponent()
{
	PrimaryComponentTick.bCanEverTick = true;

	CHelpers::GetAsset<UDataTable>(&DataTable, "DataTable'/Game/Parkour/DT_Parkour.DT_Parkour'");
}

void UCParkourComponent::BeginPlay()
{
	Super::BeginPlay();

	TArray<FParkourData*> datas;
	DataTable->GetAllRows<FParkourData>("", datas); // 데이터 테이블을 가져와준다.

	for (int32 i = 0; i < (int32)EParkourType::Max; i++)
	{
		// 파쿠르 데이터를 배열로 만들어주고,
		TArray<FParkourData> temp;

		//해당 파쿠르 타입을 넣어준다.
		for (FParkourData* data : datas)
		{
			// 캐스팅한 i와 같다면 타입이 같다는 의미
			if (data->Type == (EParkourType)i)
				temp.Add(*data); // FParkourData에 포인터로 받았기 때문에 객체에도 *를 사용해야한다.
		}

		DataMap.Add((EParkourType)i, temp);
	}

	OwnerCharacter = Cast<ACharacter>(GetOwner());

	// 화살표 생성, 그룹 가져오기
	USceneComponent* arrow = CHelpers::GetComponent<USceneComponent>(OwnerCharacter, "ArrowGroup");

	TArray<USceneComponent*> components; // 배열을 통해서 USceneComponent다 가져오기.
	arrow->GetChildrenComponents(false, components); // 자식에 자식까진 갈 필요 없으므로, false

	// 배열로 찾아서 캐스팅해주기.
	for (int32 i = 0; i < (int32)EParkourArrowType::Max; i++)
		Arrows[i] = Cast<UArrowComponent>(components[i]);

}

void UCParkourComponent::TickComponent(float DeltaTime, ELevelTick TickType, FActorComponentTickFunction* ThisTickFunction)
{
	Super::TickComponent(DeltaTime, TickType, ThisTickFunction);

	// 값 초기화
	HitObstacle = NULL;
	HitObstacleExtent = FVector::ZeroVector;
	HitDistance = 0;
	ToFrontYaw = 0;

	CheckTrace_Center();
}

void UCParkourComponent::LineTrace(EParkourArrowType InType)
{
	// 화살표 가져오기
	UArrowComponent* arrow = Arrows[(int32)InType];
	FLinearColor color = FLinearColor(arrow->ArrowColor); // 화살표 색저장

	FTransform transform = arrow->GetComponentToWorld(); // 위치 바꿔놓기

	FVector start = transform.GetLocation();
	FVector end = start + OwnerCharacter->GetActorForwardVector() * TraceDistance;

	TArray<AActor*> ignores;
	ignores.Add(OwnerCharacter);

	// TraceTypeQuery3을 추적하기 위해 BP에서 채널을 생성해줄 것이다.
	UKismetSystemLibrary::LineTraceSingle(GetWorld(), start, end, ETraceTypeQuery::TraceTypeQuery3, false, ignores, DebugType, HitResults[(int32)InType], true, color, FLinearColor::White);

}

void UCParkourComponent::CheckTrace_Center()
{
	// 센터가 먼저 체크되면 나머지 필요한 값들 저장


	EParkourArrowType type = EParkourArrowType::Center;
	LineTrace(type);

	const FHitResult& hitResult = HitResults[(int32)type];
	CheckFalse(hitResult.bBlockingHit);

	// StaticMesh에 충돌체가 있으므로 얻어오기
	UStaticMeshComponent* mesh = CHelpers::GetComponent<UStaticMeshComponent>(hitResult.GetActor());
	CheckNull(mesh);

	HitObstacle = hitResult.GetActor(); // 부피 얻어오기

	FVector minBound, maxBound;
	mesh->GetLocalBounds(minBound, maxBound);

	float x = FMath::Abs(minBound.X - maxBound.X);
	float y = FMath::Abs(minBound.Y - maxBound.Y);
	float z = FMath::Abs(minBound.Z - maxBound.Z);
	HitObstacleExtent = FVector(x, y, z);

	HitDistance = hitResult.Distance; // 거리 얻어오기

	// ImpactNormal 충돌체에 노말벡터
	// 플레이어가 서있는 방향과 hit된 객체와 몇도 차이가 나는지 확인용.
	ToFrontYaw = UKismetMathLibrary::MakeRotFromX(-hitResult.ImpactNormal).Yaw;

#ifdef LOG_UCParkourComponent
	CLog::Print(HitObstacle, 10);
	CLog::Print(HitObstacleExtent, 11);
	CLog::Print(HitDistance, 12);
	CLog::Print(ToFrontYaw, 13);
#endif //LOG_UCParkourComponent
}

1. 파쿠르 체크할 화살표를 담아주고 생성.

2. 그룹에 속해있는 화살표 캐스팅 후 사용.

3. Trace에 TraceQuery3을 아래에서 생성해 줄 것인데 미리 체크해주기.

4. 어떠한 객체와 hit된걸 Trace로 판별해주고, 그 거리와 얼마나 각도가 차이나는지 확인.

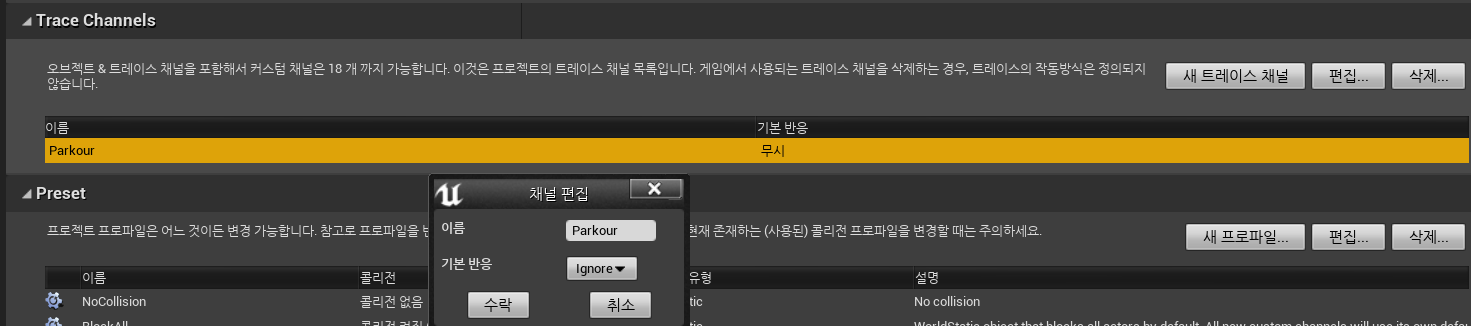

1. 프로젝트 세팅 -> 콜리전으로 가서 생성해 준다.

2. Channel과 Preset를 위에 사진처럼 생성해준다.

1. 파쿠르에 사용될 객체들을 전부 선택해서 콜리전 프리셋에 만들어준 Parkour로 변경해준다.

#pragma once

#include "CoreMinimal.h"
#include "GameFramework/Character.h"
#include "Components/CStateComponent.h"
#include "Characters/ICharacter.h"
#include "Parkour/CParkourComponent.h"
#include "CPlayer.generated.h"

UCLASS()
class U2212_06_API ACPlayer
	: public ACharacter
	, public IICharacter
{
	GENERATED_BODY()

private:
	UPROPERTY(VisibleDefaultsOnly)
		class UCParkourComponent* Parkour;

};
#include "Characters/CPlayer.h"
#include "Global.h"
#include "CAnimInstance.h"
#include "GameFramework/SpringArmComponent.h"
#include "GameFramework/CharacterMovementComponent.h"
#include "Camera/CameraComponent.h"
#include "Components/SkeletalMeshComponent.h"
#include "Components/InputComponent.h"
#include "Components/CWeaponComponent.h"
#include "Components/CMontagesComponent.h"
#include "Components/CMovementComponent.h"
#include "Components/ArrowComponent.h"

ACPlayer::ACPlayer()
{
	// 생성
	CHelpers::CreateActorComponent<UCParkourComponent>(this, &Parkour, "Parkour");

}

1. 파쿠르 컴포넌트를 생성해준다.

#include "Parkour/CParkourComponent.h"
#include "Global.h"
#include "GameFramework/Character.h"
#include "GameFramework/CharacterMovementComponent.h"
#include "Components/ArrowComponent.h"

UCParkourComponent::UCParkourComponent()
{
	PrimaryComponentTick.bCanEverTick = true;

	CHelpers::GetAsset<UDataTable>(&DataTable, "DataTable'/Game/Parkour/DT_Parkour.DT_Parkour'");
}

1. 데이터 테이블 기본으로 하나 불러놓아준다.

1. Player로가서 DataTable 들어간걸 확인해주고, Trace Debug Type를 눈으로 볼 수 있도록 설정해준다.

https://www.youtube.com/watch?v=imulvdu7oQQ

Trace 채널이 등록된 객체에만 충돌되는걸 알 수 있다.

저작자표시 비영리 변경금지

'언리얼' 카테고리의 다른 글

UE4 Parkour Final, Feet IK  (0) 2023.07.20
UE4 Parkour Climb  (0) 2023.07.19
UE4 Bow Arrow  (0) 2023.07.13
UE4 Bow Aim Bend  (0) 2023.07.10
UE4 Bow Aim (2)  (0) 2023.07.07
'언리얼' Related Articles more
Comments
